mkdocsにbokehを埋め込む
静的サイトジェネレータの mkdocs に bokeh のグラフを埋め込む方法を調べた。 端的にいうと、bokeh の html ファイルの script タグなどを、Markdown ファイルに直書きすることで埋め込める。 他の静的サイトジェネレータの場合は html ファイルのまま include する手段があるようだけど、mkdocs の場合はなさそうだったので、タグを直書きする方法を用いた。
bokeh のグラフを script タグなどのパーツとして取り出す方法はいくつかあるようだけど、以下、2つの方法についてメモしておく。
方法1:bokeh.embed.components を使う方法
この方法だと、script タグと、canvas が埋め込まれる div タグとに分けて取り出すことができる。
以下のコードでは、script タグについてはスクリプトの部分だけを取り出すために、wrap_script という引数の値を False にしている。
from bokeh.plotting import figure from bokeh.embed import components # プロット p = figure() p.circle([1, 2, 3, 4, 5], [6, 7, 2, 4, 5], size=20, color='navy', alpha=0.5) # パーツの生成 script, div = components(p, wrap_script=False) # ファイルとして出力 with open('sample_1.js', mode='w') as f: f.write(script) with open('sample_1.html', mode='w') as f: f.write(div)
div 要素が書き込まれる sample_1.html の中身は、以下のようになる。
<div class="bk-root" id="5896505b-7646-4192-b221-4d0ba6db2f5d" data-root-id="1001"></div>
一方、script 要素が書き込まれる sample_1.js の中には、グラフのデータと js のコードが入る。 この js ファイルを呼び出す script タグを、下記のように自分で書いておく。
<script src="sample_1.js"></script>
以上のタグと、bokeh のライブラリを CDN から読み込む script タグとを合わせて、下記のような Markdown ファイルを作成する。
## Bokeh test <script src="https://cdn.bokeh.org/bokeh/release/bokeh-2.1.1.min.js" crossorigin="anonymous"></script> <div class="bk-root" id="5896505b-7646-4192-b221-4d0ba6db2f5d" data-root-id="1001"></div> <script src="sample_1.js"></script>

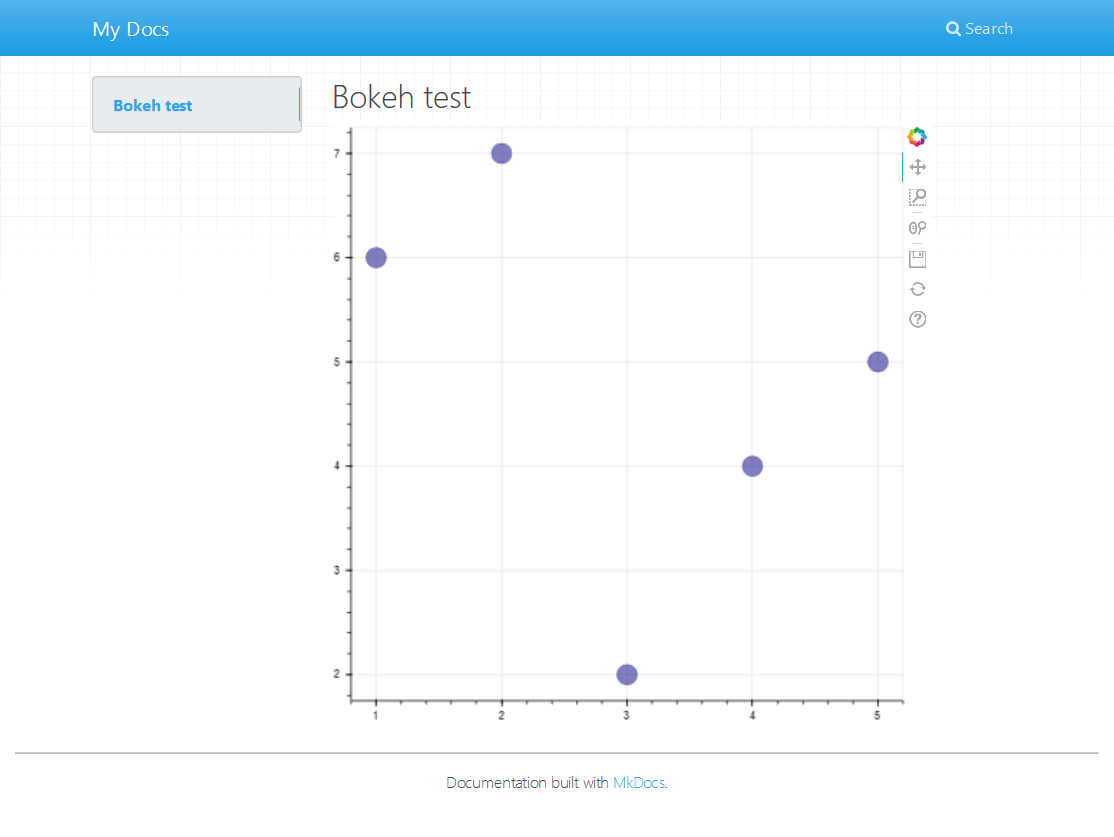

これを mkdocs でビルドすると、グラフがちゃんと埋め込まれる。もちろん、インタラクティブに動かすこともできる。 bokeh のライブラリをロードする部分は、mkdocs.yml の extra_javascript の項に書くこともできる。
site_name: My Docs extra_javascript: - https://cdn.bokeh.org/bokeh/release/bokeh-2.1.1.min.js
方法2:bokeh.embed.autoload_static を使う方法
次に、autoload_static を使う方法。この方法を使うと、div と script タグをひとつにまとめて取り出すことができる。 さらに、CDN から bokeh のライブラリをロードする処理を含めることもできる。
from bokeh.plotting import figure from bokeh.resources import Resources from bokeh.embed import autoload_static # プロット p = figure() p.circle([1, 2, 3, 4, 5], [6, 7, 2, 4, 5], size=20, color='navy', alpha=0.5) # パーツの生成 resources = Resources(components=['bokeh']) js, tag = autoload_static(p, resources, 'sample_2.js') # ファイルとして出力 with open('sample_2.js', mode='w', encoding='utf-8') as f: f.write(js) with open('sample_2.html', mode='w') as f: f.write(tag)
components という引数の値を、空のリスト [] にすると、CDN からライブラリをロードする処理は行われない。 デフォルトの値は None であるが、その場合、ウィジット等を含む4種類のライブラリすべてがロードされてしまうので、ここでは ['bokeh'] という値のみを設定している。*1
sample_2.html の中身は、以下のようになっている。
<script src="sample_2.js" id="2cb55733-863c-467c-a61b-8da7e404f74d"></script>
これを Markdown ファイルに書き込んで、sample_2.js を適切な場所に配置すれば、ひとつ目の方法同様に bokeh のグラフが mkdocs に埋め込まれる。
以上おわり。
感想
mkdocs も bokeh も最近使い始めたので、本当はもっとスマートな方法があるのかもしれない。 というかそれ以前に、autoload_static とか他の関数とかも、イレギュラーな使い方をしているのかもしれない。
資料
- bokeh.embed.components
https://docs.bokeh.org/en/latest/docs/user_guide/embed.html#components - bokeh.embed.autoload_static
https://docs.bokeh.org/en/latest/docs/user_guide/embed.html#autoload-scripts
*1:他の3つは、'bokeh-widgets', 'bokeh-tables', 'bokeh-gl' という値をとる
